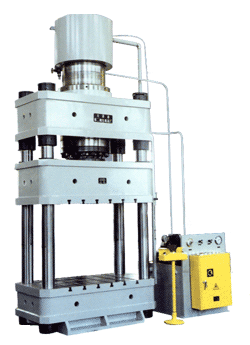

Y32系列四柱液压机

Y32系列产品介绍

该系列产品适用于各种可塑性材料的压制工艺，如冲压、弯曲、翻边等。也可从事于校正、压装、砂轮成型、塑料制品及粉末制品的压制成型。

该系列产品具有独立的动力机构及电气系统，并采用按钮集中控制，工艺动作采用继电器控制，可实现调整和半自动化操作方式。

该系列产品的工作压力、压制速度、行程范围均可根据工艺需要进行调整。

更多详息规格 1 2 3 4 5 下一页共5页

主要技术规格
项目		单位	Y32-10	Y32-16	Y32-25	Y32-40	Y32-63	Y32B-100C	YT32-100A	Y32-120	Y32-160	YA32-200A	YT32-200A	YA32-315A	YT32-315A	Y32-400	YT32-500B	YT32-500D	YT32-630B
公称力		kN	100	160	250	400	630	1000	1000	1200	1600	2000	2000	3150	3150	4000	5000	5000	6000
液体额定工作压力		MPa	13	13	16	26	20	25	25	24.5	26	25	25	25	25	25	25	25	25
滑块行程		mm	400	400	500	500	500	600	600	500	560	710	710	800	800	800	900	900	1000
滑块距工作台最大距离		mm	630	630	630	630	700	900	900	800	900	1120	1120	1250	1250	1100	1500	1500	1800
滑块最大下行速度		mm/s	75	45	38	38	48	22	150	60	150	60	100	80	100	100	100	100	100
滑块最大回程速度		mm/s	150	125	100	100	130	47	85	75	120	52	80	42	60	40	80	80	60
工作速度		mm/s	<15	<13	<10	<10	<5	<14	6-10	<5	<25	<10	6-15	<8	<10	<3	<10	<10	<10
工作台有效尺寸（左右*前后）		mm	560 *560	560 *560	560 *560	560 *560	560 *560	720 *580	630 *630	720 *580	800 *800	900 *900	900 *900	1260 *1120	1260 *1120	1220 *900	1400 *1400	2200 *1400	1600 *1600
工作台距地面高度		mm	900	900	800	800	700	760	800	700	500	500	500	600	600	560	500	500	500
落料孔径		mm	ø100	ø100	ø120	ø120	ø100	/	/	/	/	/	/	/	/	/	/	/	/
顶出缸	顶出力	kN	/	/	/	/	/	190	250	190	250	400	400	400	630	400	1000	1000	1000
顶出缸	顶出行程	mm	/	/	/	/	/	200	200	200	250	250	250	250	300	250	355	355	355
机器外形尺寸	长（前后）	mm	1000	1000	1000	1000	1000	1000	1000	1000	1500	2060	2500	2060	2560	1500	3500	3570	3700
	宽（左右）	mm	1480	1600	1900	1900	1900	2160	2160	2160	2640	2915	2440	3235	2760	1740	4100	4770	4400
	地面上高度	mm	2385	2400	2410	2410	2720	3020	3643	3020	3300	3960	3960	4220	4420	4350	5100	5740	5740
电动机功率		kW	4	4	5.5	5.5	7.5	11	11	11.5	15	19.25	22	19.25	22	15	45	45	45
机器重量		kkg	1.5	1.7	1.95	2	2.5	3.4	4.2	5	8	10	10	17	17	17	40	50	50
参考价格		万元
