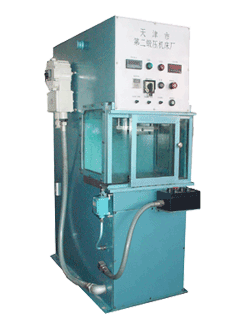

B系列高精度液压机

B系列高精度液压机产品简介

  高精度液压机主机机身采用单柱C型整体框架结构,有较强的刚度;液压系统采用进口的比例阀,能精确的控制系统的压力和流量;主缸上配有压力传感器,压头的输出力可根据产品工艺参数的改变任意调整,在达到设定值后,系统进入保压。通过机身上的显示仪显示数据,压力精度≤±3%(在任意压力点),压力在公称力的15%-100%之间无级调节;位移精度≤±0.01mm。本机采用位移传感器来控制滑块的位移,以满足定位、定程要求,其控制精度≤±0.03mm,定位可在全行程无级可调。
  控制系统设有独立的"半自动循环"和"调整"两种操作方式。主机可配有彩色触摸屏,用于主机的控制调整,可设定主机的工艺参数,并实时显示各工艺参数值。
  对于军工行业能完全遵循危险场所的特定要求,严格执行《爆炸性环境用防爆电器设备通用要求》GB38361-83等国家有关标准,符合兵器工业总公司关于颁发《火药、炸药、弹药、引信及火工品工厂设计安全规范》的通知要求。每台主机工作台面配有(20mm)厚的防爆玻璃防护罩。
  高精度液压机适用于粉末行业定密度法的压制,汽车、摩托车行业轴承、销轴压装及各种铆接工艺的高精度定压、预设行程,并可使压装、检测工位一体化,既提高了产质量,又完成了不合格零件的筛选,从而又提高了工效,最关键的是避免了人为的因素所出现的废品。

主要技术规格

项    目

单位

GB-1

GB-2.5

GB-4

公称力

kN

10

25

40

液体最大压力

MPa

3.2

8

13

滑块最大行程

mm

150

200

250

滑块下行速度

mm/sec

70

70

70

滑块回程速度

mm/sec

140

140

140

滑块压制速度

mm/sec

0~20

0~20

0~20

滑块至工作台最大距离

mm

250

300

350

喉深

mm

180

180

180

工作台距地面高度

mm

750

750

750

工作台尺寸

左右

mm

500

500

500

前后

mm

300

300

300

外型尺寸

mm

1100

1100

1100

mm

800

800

800

mm

1650

1700

1750

双联齿轮泵

最大工作压力

MPa

20

20

20

最大工作压力时最大流量

mL/r

6+10

6+10

6+10

电机功率

kW

1.5

2.2

3

机器重量

kg

900

950

1100

参考价格

万元
