Y28系列双动薄板拉伸液压机




Y28系列产品介绍

  该系列产品适用于薄板件的拉伸、弯曲、成型等工艺。也可从事于校正、压装、落料、冲裁工艺。广泛应用于航空航天、汽车制造、仪器仪表、家用电器、厨房用具及拖拉机、摩托车、化工等制造行业。
  该系列产品的控制系统设有调整、半自动、连续循环三种工作方式。半自动和连续循环适用于单动和双动拉伸两种工艺,在单动工艺中分二种力级。
  该系列产品具有独立的动力机构及电气系统,并采用按钮集中控制,工艺动作采用可编程序控制器控制,产品结构紧凑,动作灵敏可靠。

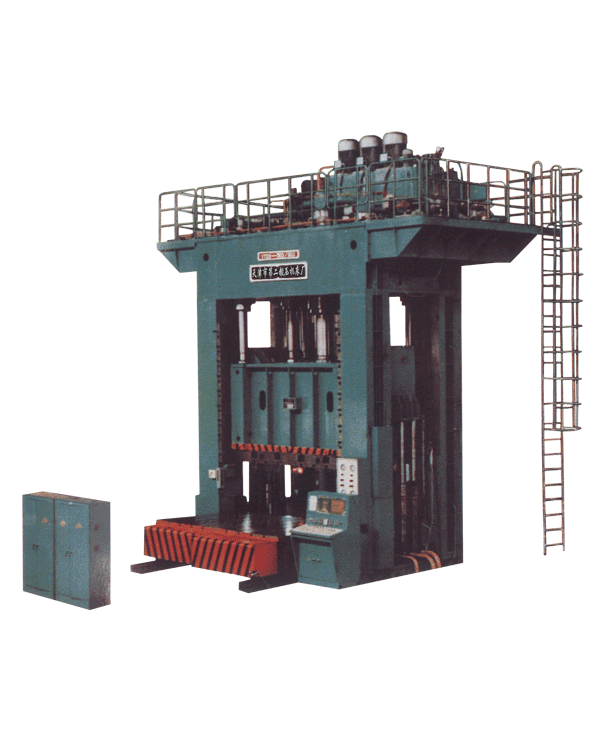

YT28-500-800

主要技术规格

项目 单位 YT28-
150/200
YT28-
200/315
YT28-
300/500
YT28-
400/650
YT28
500/800
YT28
630/1030
YT28-
800/1300
公称力

kN

2000

3150

5000

6500

8000

10300

13000

液体最大工作压力

MPa

25

25

25

25

25

25

25

拉伸力 kN

1500

2000

3000

4000

5000

6300

8000

压边力 kN

500

1150

2000

2500

3150

4000

5000

液压垫力

kN





1000

1600

2000

4000

2500

顶出力 kN

350

650

1000

1600

400

800

835

拉伸滑块开口高度 mm

1200

1500

1600

1700

2110

2300

2500

压边滑块开口高度 mm

600

1180

1150

1600

2000

2200

2200

拉伸滑块行程 mm

700

800

900

1000

1100

1400

1700

压边滑块行程 mm

300

800

900

900

1000

1300

1400

液压垫行程 mm

300

300

350

350

350

400

350

滑块速度

(拉伸/压边)

快下 mm/s

25/60

120/120

100/1230

200/200

300/300

270/270

300/300

工作 mm/s

10/10

13-34
/30

10-24/
14-35

10-30/
20-50

5-50/
10-60

10-30/
15-45

18-24/
15-30

回程 mm/s

90/80

190/130

115/150

250/240

150/300

270/270

200/200

拉伸滑块尺寸 左右

mm

730

840

700

1800

2100

2500

3900

前后

mm

730

1200

1000

1200

1250

1500

1800

压边滑块尺寸 左右

mm

730

1200

1400

2500

3000

3600

4680

前后

mm

730

1570

1600

1800

2000

2400

2400

工作台尺寸 左右

mm

730

1200

1400

2500

3000

3600

4680

前后

mm

730

1200

1400

1800

2000

2400

2400

工作台尺寸 地上高

mm







1700

2030

2900

3900

地下深

mm







1100

1130

1700

1700

电动机总功率

kW

24.5

50

50

84

90

110

200

机架形式   四柱 四柱 四柱 四柱 组合框架 组合框架 组合框架
参考价格 万元
