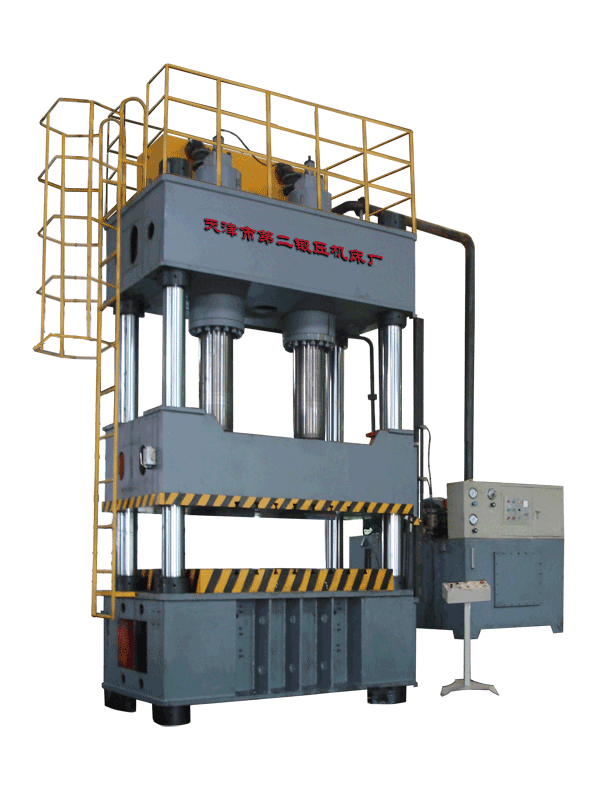

Y27系列单动薄板冲压液压机

Y27系列产品介绍

　　该系列产品适用于薄板件的拉伸、成型、冲裁、弯曲、翻边等。也可从事于校正、压装和一般压制成型工艺。广泛应用于航空航天、汽车制造、仪器仪表、家用电器、厨房用具及拖拉机、摩托车等制造行业。
　　该系列产品的工作压力、压制速度、行程范围均可根据工艺需要进行调整。
　　该系列产品具有独立的动力机构及电气系统，并采用按钮集中控制，工艺动作采用可编程序控制器控制，可实现调整和半自动化操作方式。

1 2 3 4 5 下一页共5页

主要技术规格
项目		单位	YT2D27 -40	YT2D27 -80A	YT2D27 -150	YT2D27 -160B	YT2D27 -200	YT2D27 -200C	YT2D27 -200E	YT2D27 -250A	YT27 -315	YT27- 315A	YT2D27 -315	YT2D27 -315A	YT27 -400
公称力		kN	400	800	1500	1600	2000	2000	2000	2500	3150	3150	3150	3150	4000
液体额定工作压力		MPa	13	26	25	25	25	25	25	25	25	25	25	25	25
回程力		kN	100	70	18	120	480	480	450	200	300	300	630	380	340
最大开口		mm	395	900	400	900	1120	1250	1250	1150	1250	1150	1250	1200	1150
滑块行程		mm	140	450	200	450	710	800	800	800	800	800	800	800	800
滑块速度	快下	mm/s	270	120	10	185	100	100	250	450	250	250	100	250	450
	工作	mm/s	10	11-15	1-3	10-22	6-15	6-12	8-22	35-80	12-26	12-35	6-12	12-30	20-50
	回程	mm/s	265	130	10	235	52	20	100	450	250	250	42	220	450
工作台尺寸	左右	mm	580	440	650	580	960	1120	2000	1300	2000	2500	1120	2000	1300
工作台尺寸	前后	mm	350	540	500	755	900	1120	1300	1000	1300	1600	1120	1400	1000
工作台距地面高度		mm	850	750	800	850	500	780	500	900	570	570	600	600	900
液压垫力		kN		320		630	800	800	500	700	1250	1250	1250	630	700
液压垫行程		mm		180		200	250	300	355	300	350	350	300	300	300
液压垫速度	顶起	mm/s					45	35	80		70	70	45	130
液压垫速度	退回	mm/s					80	45	150		170	170	80	80
液压垫尺寸	左右	mm					710	960	1600	800	1700	1700	900	1300	800
液压垫尺寸	前后	mm					630	840	950	600	950	1070	800	700	600
顶出力		kN									1384	1384	1250	630
冲裁缓冲力		kN										2000
移动工作台负荷		kg									12000	12000
移动工作台行程		mm									1600	1900
移动工作台方向											向前	向前
机器外形尺寸	左右	mm	1450	1420	1730	1960	2698	2860	4760	3983	4570	4900	3018	4900	3990
	前后	mm	1340	1265	1000	1620	2530	2534	2605	4300	4865	6490	2530	2600	4200
	地上高	mm	2488	2698	2860	2880	4110	4655	4475	5838	6370	5863	4560	4635	5838
	地下深	mm									2800	2800		980
电动机功率		kW	5.5	11	8	22	22.75	15	18.5	115.5	54	56	22.75	49.5	115.5
机架形式			整体框架	四柱	整体框架	四柱	四柱	四柱	四柱	整体框架	组合框架	组合框架	四柱	四柱	整体框架
参考价格		万元
